高壓開關柜的用途和類型有哪些？

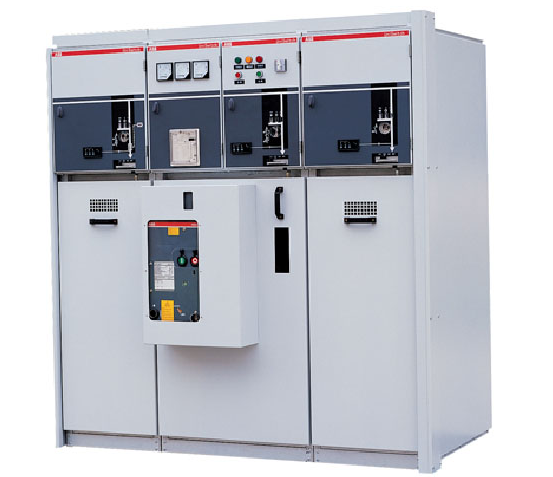

 用途：屬于成套式配電裝置。它是由制造廠按一定接線方式將同一回路的開關電器、母線、測量儀表、保護電器和輔助設備等都裝配在封閉的金屬柜中并成套供應用戶。

這種設備結構緊湊，使用方便。在工廠廣泛用于控制和保護變壓器、高壓線路和高壓電動機等。

類型：

 1、手車室：柜前正中部為手車室。斷路器及操動機構均裝在小車上，因此這種開關柜成為手車式開關柜。正常時，手車推至工作位置，柜外門上有觀察窗，可以觀察內部情況。檢修時，換上備用小車，將小車拉出柜外便能檢修。在開關柜和手車上均裝有識別裝置，保證只有同型小車才能互換。斷路器通過隔離插頭與母線及出線相通。當斷路器放在試驗位置時，一次隔離插頭斷開，而二次回路仍接通，以便調試斷路器。斷路器與手車鎖緊操動機構有機械連鎖裝置，可防止帶負荷推拉小車。手車與柜相連的二次線采用插頭連接。

 2、儀表繼電器室：測量儀表、信號繼電器、指示燈和控制開關裝在小室的門板上。小室內裝繼電器、端子排和小熔斷器等。

 3、主母線室：主母線室位于開關柜的后部或后上部，室內裝有母線隔離靜觸頭。母線為封閉式結構，不易積灰，也不易短路，因此可靠性高。

 4、電流互感器室：電流互感器室位于柜后部下方，室內裝有電流互感器、出現側隔離靜觸頭、引出電纜和零序電流互感器等。

5、小母線室：小母線室位于儀表繼電器室的上方，室內裝有小母線和接線座。
