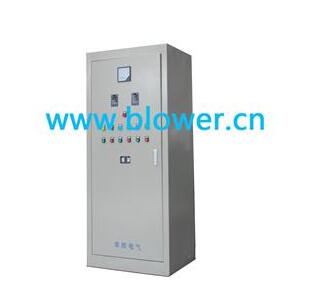

變頻器的輸入輸出電流因為都含有很多的諧波成分，電磁輻射較強，變頻器的信號操控端子由所以弱信號，很簡單遭到攪擾。為了處理變頻器的本身攪擾和對外攪擾，導線的屏蔽和排布均有著嚴厲的要求。變頻器應用時往往需求一些外圍設備與之配套，如操控計算機、丈量儀表、傳感器、無線電裝置及傳輸信號線等，為使這些外圍設備能正常作業，布線時應采納以下辦法，變頻控制柜廠家為你介紹：

 1、當外圍設備與變頻器共用一供電體系時，因為變頻器發生的噪聲沿電源線傳導，可能會使體系中掛接的其他外圍設備發生誤動作；變頻器的輸出端亦有很多的諧波，發生輻射攪擾，為了消除攪擾，要在輸入輸出端裝置噪聲濾波器，靈敏電子儀器要加金屬屏蔽，外殼并可靠接地；或將其他設備用阻隔變壓器或電源濾波器進行噪聲阻隔。

 2、當外圍設備與變頻器裝入同一操控柜中且布線又很挨近變頻器時，可采納以下方法按捺變頻器攪擾：將易受變頻器攪擾的外圍設備及信號線遠離變頻器裝置；信號線運用雙絞線或屏蔽雙絞線。雙絞線有著很好的按捺電磁攪擾的才能，屏蔽雙絞線有著按捺電磁攪擾和電場攪擾的才能。屏蔽線的屏蔽層要杰出接地。也可將信號電纜線套入金屬管中；信號線穿越主電源線時確保正交，信號線與主電源線平行走線時的最小間隔不小于100mm，變頻器到電動機的電纜要選用4芯電纜并將電纜套入金屬管，其間一根芯線的兩頭別離接到電動機外殼和變頻器的接地側，此種銜接有著很好的按捺共模噪聲和防電磁輻射的才能。

 3、防止信號線與動力線平行布線或捆扎成束布線；易受影響的外圍設備應盡量遠離變頻器裝置；易受影響的信號線盡量遠離變頻器的輸入輸出電纜。

 4、當操作臺與操控柜不在一處或具有遠方操控信號線，要對導線進行屏蔽，并特別注意各銜接環節，以防止攪擾信號串入。
