一、概述

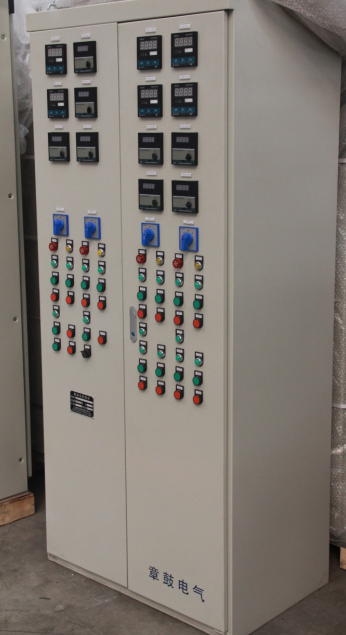

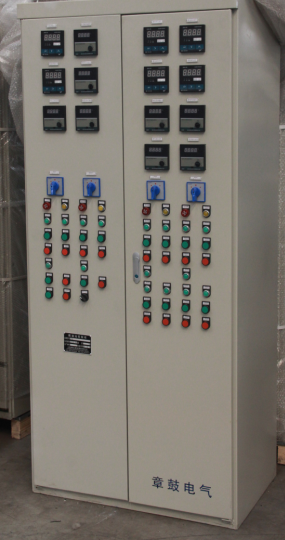

本變頻控制柜是四臺稀油站會合控制柜，用于冶金、礦山、水泥等機械設備的減速、齒輪座、中空軸等油站光滑控制，具有優異的節能控制等特征，為用戶節約運營本錢。

二、功用特征

控制系統具有如下特征：

1、對不一樣的商品進行控制時，完成了節能控制。

2、油站低壓泵可分別起停控制。

3、高壓泵可任意開停。

4、加熱器在主機工作后自動間斷，無須憂慮油溫加熱過高。

5、各油站主泵和備用泵在開機前可進行切換，以便保護。

6、任一臺油泵發生油路堵塞、壓力過低都會停主機，一同報警。

三、工作原理：

 1、將轉換開關順時針旋轉45度時，低壓油泵1#工作，2#備用。當系統壓力下降至0.1MPa（此值可調整），通過壓力數顯外表控制，2#備用油泵自動起動，與1#泵一同供油，直到壓力恢復正常（高于0.1MPa）時，2#備用泵自動間斷。若2#備用泵投入工作后油壓繼續下降，降到0.05MPa時（此值可調整），則通過壓力數顯外表下限點控制，自動宣告事端報警，且一同聯鎖間斷主機。

2、將轉換開關逆時針旋轉45度時，低壓油泵2#工作，1#備用。工作原理與（1）一樣。

3、將轉換開關置于基地方位時，低壓油泵1#、2#單獨工作，互不聯鎖。

 4、當油箱內的油溫低于30°（此值可調整）時，應手動敞開油用電加熱器進行加熱（即按下加熱器起動按鈕）；當油溫高于50°（此值可調整）時（通過油站上的電接點溫度表設置），電加熱器自動間斷。

5、當系統內出油口油溫抵達設定溫度時，宣告動態報警，并連鎖主機 。
