在現今社會中，不少領域都需要使用到控制柜，而在眾多的控制柜中，比較常見的就是軟啟動控制柜。軟啟動控制柜主要降低電動機的起動電流，減小配電容量，避免增容投資，減小起動應力，延長電動機及相關設備的使用壽命。具有多種起動模式和寬范圍的電流、電壓等設定，可適應多種負載情況。下面要來給大家介紹一下軟啟動控制柜啟動時跳閘怎么回事。

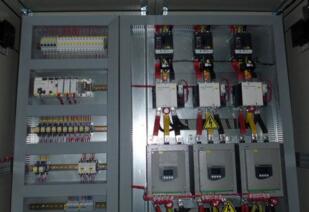

軟啟動控制柜

 軟啟動柜一送電就跳閘，極像饋電回路有短路。用萬用表檢查U V W 三相輸出端子基本正常，檢查同相之間既晶閘管輸路與輸出之間，其中有兩相存在短路現象，懷疑軟啟動晶閘管燒了拆下軟啟動檢查沒發現明顯短路現象，再檢查配電柜發現該軟啟動柜內有兩臺600A的交流接觸器與軟啟動配和工作，一臺供軟啟動啟動電動機用，另一臺做啟動后的旁路接觸器用。檢查旁路接觸器存在嚴重短路現象。更換后軟啟動工作正常。

 檢查更換下來的交流接觸器，內部電磁線圈架已經完全變形，將電磁鐵死死抱死使觸點不能釋放，而線圈架變形則是電磁鐵一側短路環缺失漏磁增大生熱而造成的。
