變頻控制柜是一種常用的設備，使用過變頻控制柜的客戶都會對其優秀的性能贊不絕口。當用水量增大時，變頻器輸出頻率就大，水泵轉速加快，供水量增大、用水量減少時，變頻器輸出頻率變小，水泵轉速減慢、供水量減小、保證用戶對水的壓力和流量的需要。變頻控制柜廠家來給大家介紹一下他的控制模式。

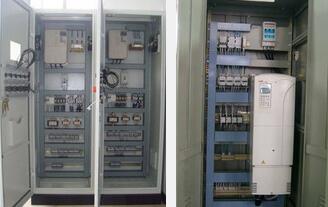

變頻控制柜

 1、一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”起動時用面板操作按鈕控制。如用戶要求增加“”兩用模式(即兩臺泵可同時用，)請訂貨時詳細說明。

 2、 二用一備：控制1#、2#、3#備三臺水泵，可工作于“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵水泵自動投入工作。“手動”啟動時，用面板操作鈕控制。若是關掉一臺主泵，即變為“一用一備”如果用戶要求增加“三用”工作模式(三臺泵可同時用)，請訂貨詳細說明;

 3、三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”啟動時，用面板操作。按鈕控制，若是關掉一臺主泵，即變為“兩用一備”，若關掉兩臺主泵，即變為“一用一備”。如果用戶要求增加“四用”工作模式(即四主泵同時使用)，請訂貨詳細說明。
